AD PCB让焊盘与导线连接过度圆滑
AD PCB让焊盘与导线连接过度圆滑
在PCB设计中，为了让焊盘更稳固，防止机械值班时焊盘与导线之间断开，常在焊盘和导线之间用铜膜布置一个过渡区，形状像泪滴，所以有我们常常称作补泪滴。
如下图一没有补泪滴，图二是补有泪滴。

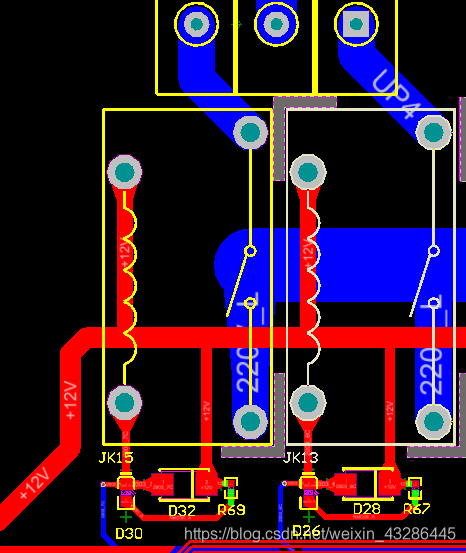

图一：
图二：
补泪滴操作很简单，在绘制PCB界面下，执行菜单【工具】->【teardrops】,然后弹出对话框。
在对话框中，【add】与【all】都要勾选，然后点击【OK】，出现如图二所示的效果图。
————————————————
版权声明：本文为CSDN博主「周口店程序猿」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/weixin_43286445/article/details/103835225
