HH53p继电器接线图

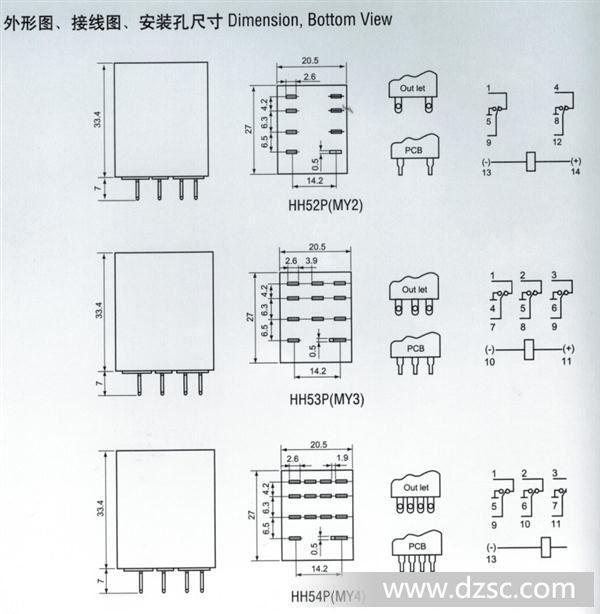

这就是你要的图（右面的），其中10、11是接线圈，1、4、7是一组触点，1、7是常闭触点，4、7是常开触点，2、5、8是一组触点，3、6、9是一组触点，一共有三组触点。使用时与继电器座配套使用。
